超音波素子(圧電素子)の調整技術

超音波素子(圧電素子)の超音波伝搬特性を調整する技術を開発
(超音波プローブ、超音波発振制御システムの開発技術)

超音波システム研究所は、
超音波システム(音圧測定、発振制御)を利用した、
超音波の伝搬状態に関する、測定・解析・評価実績に基づいて
超音波素子(圧電素子)の超音波伝搬特性を調整する技術を開発しました。

超音波素子(圧電素子)の表面弾性波を目的に合わせて利用するために、
素子表面に対して、特殊な表面処理を行います。

伝搬する超音波の音圧レベル・周波数範囲について調整可能にしています。

超音波(発振制御)と表面弾性波の組み合わせによる
ダイナミックな超音波伝搬制御を実現したことで、
音圧データの解析による特性から調整技術に発展しました。

ポイントは

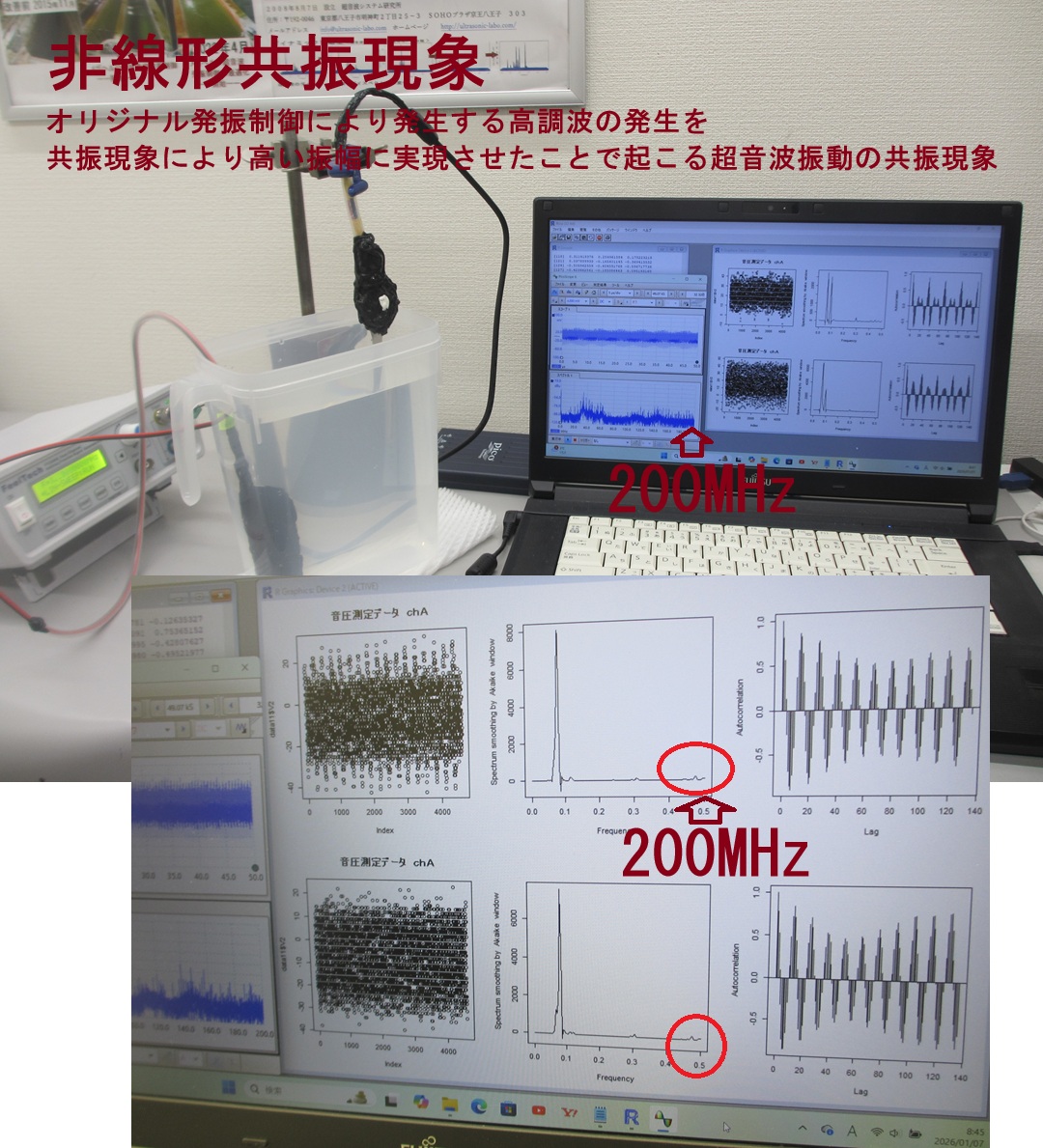

表面弾性波による非線形現象を
効率の高い状態で制御可能にする
発振条件の最適化設定(波形・出力・周波数・変化・・・)です。

上記の具体的な技術として

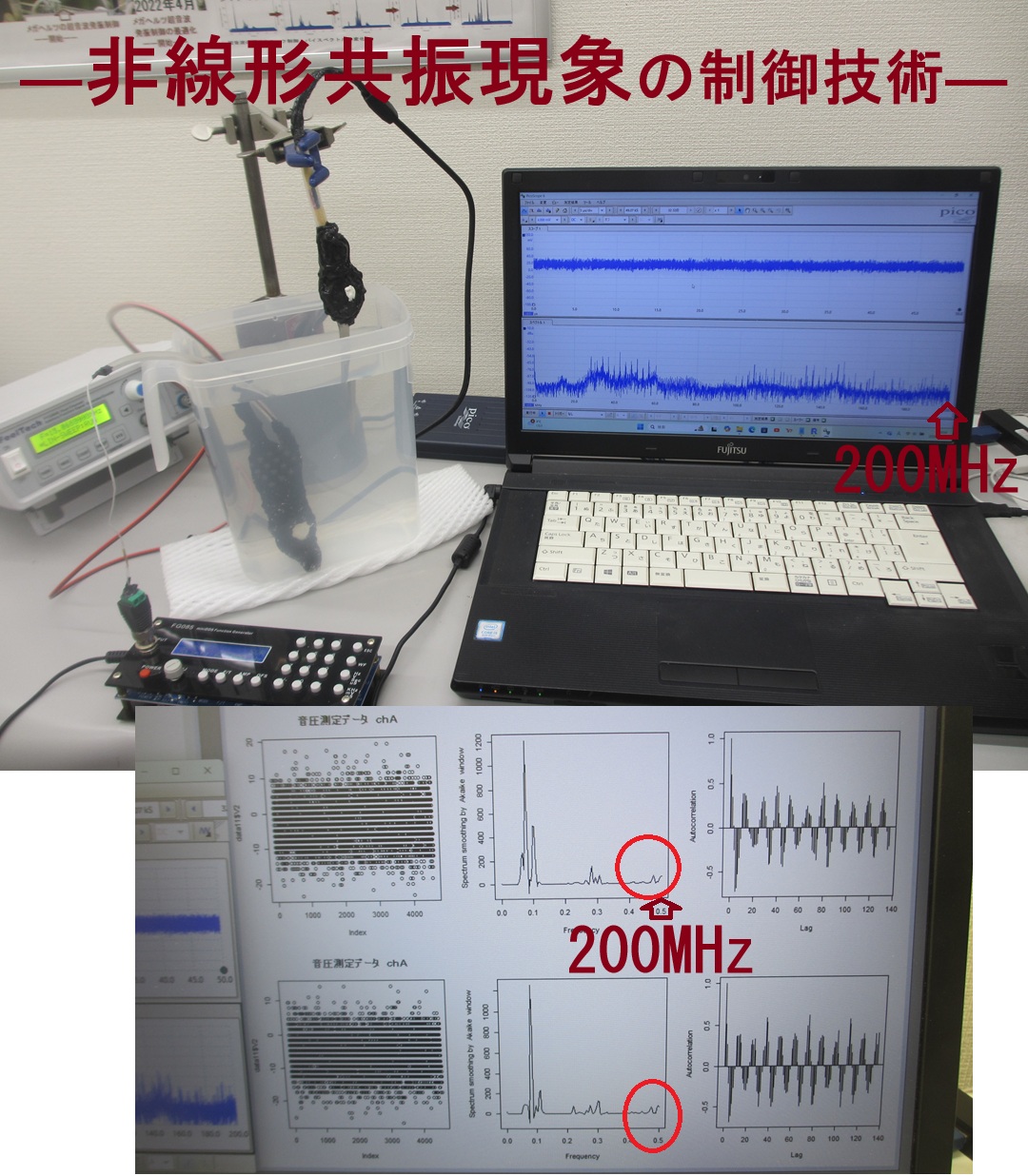

水槽・治工具・・・と超音波の相互作用による
非線形現象(バイスペクトル)を
目的(洗浄、攪拌、加工、溶接、表面処理、応力緩和処理、検査・・)
に合わせて制御する、システム技術をコンサルティング対応しています。

100MHz以上の範囲で、
超音波の伝搬状態の測定・解析技術を利用した結果、
1)50次以上の高調波は、伝搬状態に合せて大きく変化すること
2)20kHz以下の共振現象と非線形現象が繰り返し発生すること
3)素子形状・構造による共振現象が発生すること
・・・を確認・解析・評価することで、
超音波伝搬特性を調整可能になりました。

超音波システム全体の音響特性を
(測定・解析・評価)確認して
発振制御条件を調整設定することで、
様々な応用に発展しています

興味のある方はメールでお問い合わせ下さい

参考動画

https://youtu.be/JbaeCZ8qs68

https://youtu.be/yvQ1SHcfriM

https://youtu.be/KKANjtDwVD8

https://youtu.be/ms2WqJ0SH70

https://youtu.be/_3m-5ReH4GY

https://youtu.be/j6GFyipbZ_g

https://youtu.be/6sWUr_haKjA

https://youtu.be/sepvNW3gyC4

https://youtu.be/IoLsB4Y0Kfg

https://youtu.be/JUllzbW6RMM

https://youtu.be/hrhjobeO-qQ

https://youtu.be/wqowCCEB0GQ

https://youtu.be/JgaKlOewqCw

https://youtu.be/rMISoPHIm5s

https://youtu.be/2vgJPtVpH5E

https://youtu.be/5WgXk8s44aA

https://youtu.be/Aw9mOJcgKBg

https://youtu.be/sLpkXGXHbQA

https://youtu.be/aDkfWOEB7e8

https://youtu.be/Glh53JwBj0c

https://youtu.be/yB2QBzKAYr0

***

https://youtu.be/ypXiaZ0vAhI

https://youtu.be/kRka9NfM_QM

https://youtu.be/MG2SMTu8XgE

https://youtu.be/xlu4z4USV4I

https://youtu.be/EuYXcL4xP5M

https://youtu.be/J42DKDt1paM

https://youtu.be/dTYNdOPXpOg

https://youtu.be/IoN_Hj7dYbE

https://youtu.be/k8wE5yboRn4

***

https://youtu.be/m0ZjdoszQyw

https://youtu.be/ZcPBBbV-iHc

https://youtu.be/QfC3ojV9acg

https://youtu.be/9-9wOmIh7mk

https://youtu.be/3gB3Dr-bm1Q

https://youtu.be/L2qehpMOIuo

https://youtu.be/2CY_awPCWp4

https://youtu.be/Yz2MjFwESNc

https://youtu.be/NMLGHCAAmu0

https://youtu.be/UFYqq5demEQ

https://youtu.be/RYeTBjEbqsQ

https://youtu.be/0vK-9jO05Mg

https://youtu.be/erDeaL2Kl_0

https://youtu.be/IoN_Hj7dYbE

***

https://youtu.be/wF2PR2oGHCE

https://youtu.be/3wC0k3uQsLo

https://youtu.be/7Po04iiAtkw

https://youtu.be/BWhbbMOK3IU

https://youtu.be/MRMDm8vFnu8

https://youtu.be/ajcnmRN3UTI

https://youtu.be/Ldu0f9lkkzo

https://youtu.be/z1vZnwkHNro

https://youtu.be/vvLpNlCuPVw

https://youtu.be/RYeTBjEbqsQ

https://youtu.be/OpwofdSflq4

https://youtu.be/lTCta96v6fg

https://youtu.be/t9u3HwfrYRw

https://youtu.be/lEsz0m_M_68

https://youtu.be/KIjsGl8dWQ4

https://youtu.be/3OXzuXl6CaY

https://youtu.be/FLSku9F_I80

https://youtu.be/4FheleYVwDg

https://youtu.be/abnhUs4MsFg

https://youtu.be/nK_iSyUX7Ys

https://youtu.be/rLDLFimLWRM

<< 超音波の音圧データ解析 >>

1)時系列データに関して、
多変量自己回帰モデルによるフィードバック解析により
測定データの統計的な性質(超音波の安定性・変化)について
解析評価します

2)超音波発振による、発振部が発振による影響を
インパルス応答特性・自己相関の解析により
対象物の表面状態・・に関して
超音波振動現象の応答特性として解析評価します

3)発振と対象物(洗浄物、洗浄液、水槽・・)の相互作用を
パワー寄与率の解析により評価します

4)超音波の利用(洗浄・加工・攪拌・・)に関して
超音波効果の主要因である対象物(表面弾性波の伝搬)
あるいは対象液に伝搬する超音波の
非線形(バイスペクトル解析結果)現象により
超音波のダイナミック特性を解析評価します

この解析方法は、
複雑な超音波振動のダイナミック特性を
時系列データの解析手法により、
超音波の測定データに適応させる
これまでの経験と実績に基づいて実現しています。

注:解析には下記ツールを利用します
注:OML(Open Market License)
https://www.ism.ac.jp/ismlib/jpn/ismlib/license.html
注:TIMSAC(TIMe Series Analysis and Control program)
https://jasp.ism.ac.jp/ism/timsac/
注:「R」フリーな統計処理言語かつ環境
https://cran.ism.ac.jp/

超音波と表面弾性波
http://ultrasonic-labo.com/?p=14264

音圧測定・解析に基づいた、超音波のコントロール技術
http://ultrasonic-labo.com/?p=15028

超音波の非線形現象をコントロールする技術
http://ultrasonic-labo.com/?p=14878

非線形共振型超音波発振プローブ 実験動画
http://ultrasonic-labo.com/?p=15065

超音波出力の最適化技術 No1
http://ultrasonic-labo.com/?p=15226

超音波出力の最適化技術 No2
http://ultrasonic-labo.com/?p=16557

超音波の音圧測定解析システム(オシロスコープ100MHzタイプ)
http://ultrasonic-labo.com/?p=17972

超音波の音圧測定解析システム「超音波テスターNA」
http://ultrasonic-labo.com/?p=16120

統計的な考え方を利用した超音波
http://ultrasonic-labo.com/?p=12202

超音波技術:多変量自己回帰モデルによるフィードバック解析
http://ultrasonic-labo.com/?p=15785

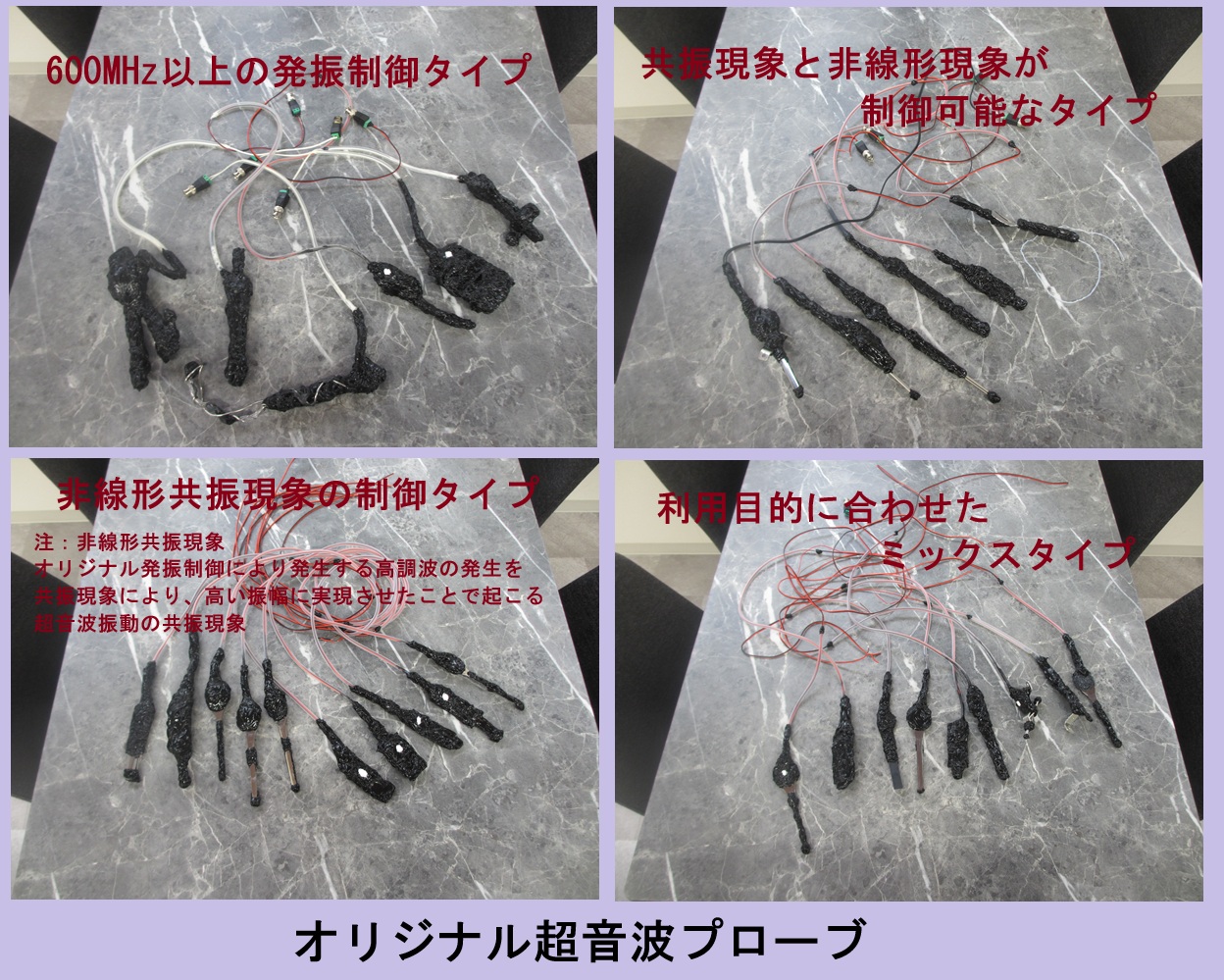

超音波プローブ(発振型、測定型、共振型、非線形型)の製造技術
