超音波伝搬実験(表面弾性波の相互作用)

超音波システム研究所は、
音圧測定解析装置(超音波テスター)と
メガヘルツの超音波発振制御プローブの製造技術により
超音波システムの音響特性(超音波の相互作用を測定解析)を考慮した、
「超音波の非線形伝搬制御技術」を開発しました。

今回開発した技術により
「超音波の発振(発振機・振動子・・)」による
対象物・超音波機器・治工具・・・を含めた、
各種の相互作用を測定解析に基づいて、
目的に合わせた、超音波のダイナミック制御が、可能になりました。

注:自己相関、バイスペクトル、パワー寄与率、インパルス応答

特に、
高調波に関する超音波と対象物の相互作用を検出・確認することで
複雑な形状や、精密部品の洗浄に対する効果的な
制御(液循環、治工具、洗浄物の固定方法、・・・)が明確になります。

従って、適切な
超音波周波数の選択や
異なる超音波周波数の振動子の組み合わせ・・
対象物に合わせた使用方法が決定できます。

これは、加工・洗浄・表面改質・化学反応の促進・・・に対して
目的に合わせた
効果的な超音波利用技術です。

間接容器や治工具
対象物の数量・・に対する相互作用もあり
解析は、複雑ですが
各種の適用が可能になります

オリジナルの超音波伝搬状態の測定・解析技術により、
以下の事項について
実験確認を続けた結果として、このような方法を開発しました。

1)超音波の非線形現象と、
洗浄・加工・攪拌・溶接・めっき効果の解析
2)洗剤・溶剤・・・洗浄液による超音波の非線形現象の解析
3)流水式超音波の効果について超音波の効果を解析
4)超音波による、部品の表面検査技術の開発
5)超音波伝搬現象に関する、代数モデルの研究

各種部品・・・に対して効果的な実績が増えています。

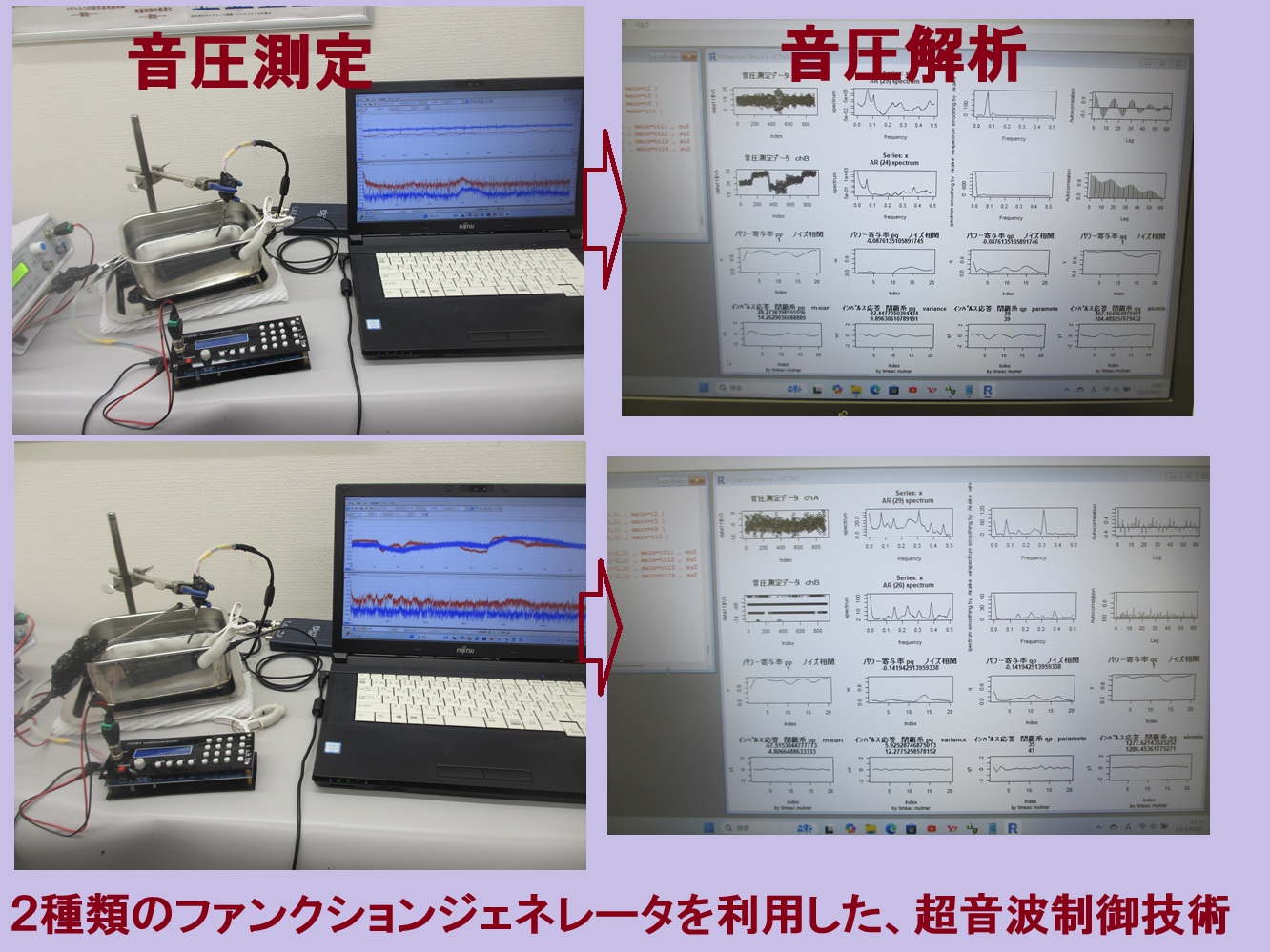

<<超音波の音圧測定・解析>>

1)時系列データに関して、
多変量自己回帰モデルによるフィードバック解析により
測定データの統計的な性質(超音波の安定性・変化)について
解析評価します

2)超音波発振による、発振部が発振による影響を
インパルス応答特性・自己相関の解析により
対象物の表面状態・・に関して
超音波振動現象の相互作用として解析評価します

3)発振と対象物(洗浄物、洗浄液、水槽・・)の相互作用を
パワー寄与率の解析により評価します

4)超音波の利用(洗浄・加工・攪拌・・)に関して
超音波効果の主要因である対象物(表面弾性波の伝搬)
あるいは対象液に伝搬する超音波の
非線形(バイスペクトル解析結果)現象により
超音波のダイナミック特性を解析評価します

この解析方法は、
複雑な超音波振動のダイナミック特性を
時系列データの解析手法により、
超音波の測定データに適応させる
これまでの経験と実績に基づいて実現しています。

<<考え方>>
超音波利用に関して、
超音波振動のダイナミック特性を把握することが
最も重要で、このダイナミック特性をコントロールすることが
超音波利用技術だと考えています
