超音波の音圧・振動データから、新しい超音波利用を導く

超音波の音圧計測・解析・評価技術
(超音波の音圧・振動データから、新しい超音波利用を導く)

超音波システム研究所は、
多変量自己回帰モデルによるフィードバック解析技術を応用した、
「超音波の伝搬状態を測定・解析・評価する技術」を利用して
超音波利用に関するコンサルティング対応を行っています。

超音波テスターを利用したこれまでの
計測・解析・結果(注)を時系列に整理することで
目的に適した超音波の状態を示す
新しい評価基準(パラメータ)を設定・確認します。

注:
非線形特性(音響流のダイナミック特性)
応答特性
ゆらぎの特性
相互作用による影響

統計数理の考え方を参考に
対象物の音響特性・表面弾性波を考慮した
オリジナル測定・解析手法を開発することで
振動現象に関する、詳細な各種効果の関係性について
新しい理解を深めています。

その結果、
超音波の伝搬状態と対象物の表面について
新しい非線形パラメータが大変有効である事例による
実績が増えています。

特に、洗浄・加工・表面処理効果に関する評価事例・・
良好な確認に基づいた、制御・改善・・・が実現します。

<統計的な考え方について>
統計数理には、抽象的な性格と具体的な性格の二面があり、
具体的なものとの接触を通じて
抽象的な考えあるいは方法が発展させられていく、
これが統計数理の特質である

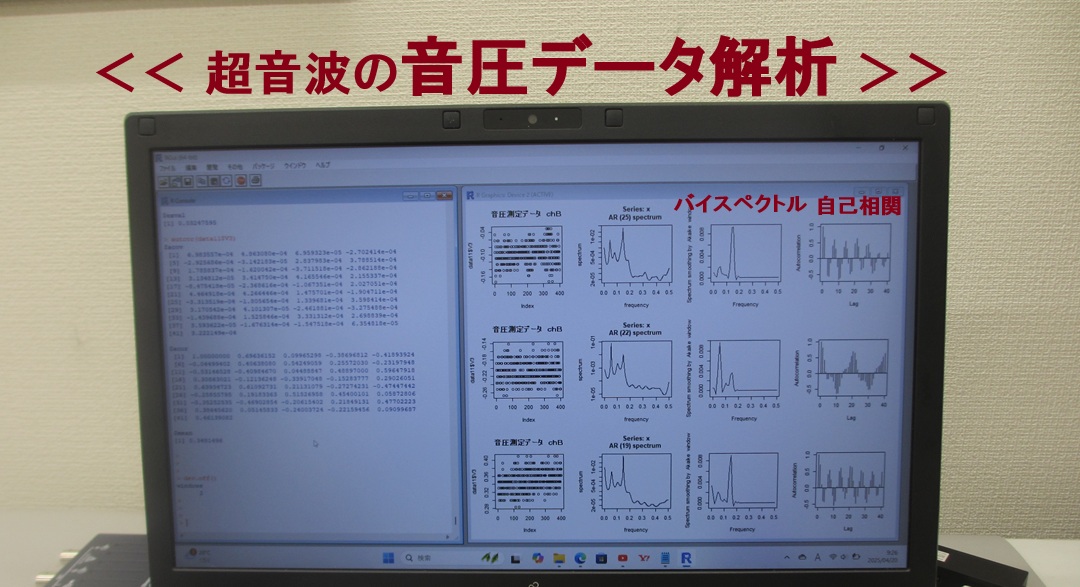

<< 超音波の音圧データ解析 >>

1)時系列データに関して、
多変量自己回帰モデルによるフィードバック解析により
測定データの統計的な性質(超音波の安定性・変化)について
解析評価します

2)超音波発振による、発振部が発振による影響を
インパルス応答特性・自己相関の解析により
対象物の表面状態・・に関して
超音波振動現象の応答特性として解析評価します

3)発振と対象物(洗浄物、洗浄液、水槽・・)の相互作用を
パワー寄与率の解析により評価します

4)超音波の利用(洗浄・加工・攪拌・・)に関して
超音波効果の主要因である対象物(表面弾性波の伝搬)
あるいは対象液に伝搬する超音波の
非線形(バイスペクトル解析結果)現象により
超音波のダイナミック特性を解析評価します

この解析方法は、
複雑な超音波振動のダイナミック特性を
時系列データの解析手法により、
超音波の測定データに適応させる
これまでの経験と実績に基づいて実現しています。

注:解析には下記ツールを利用します
注:OML(Open Market License)
https://www.ism.ac.jp/ismlib/jpn/ismlib/license.html
注:TIMSAC(TIMe Series Analysis and Control program)
https://jasp.ism.ac.jp/ism/timsac/
注:「R」フリーな統計処理言語かつ環境
https://cran.ism.ac.jp/

バイスペクトルは、以下のように
周波数f1、f2、f1 + f2のスペクトルの積で表すことができる。
B( f1 , f2 ) = X( f1 )Y( f2 )Z( f1 + f2 )

主要周波数がf1であるとき、
f1 + f1 = f2、f1 + f2 = f3で表される
f2、f3という周波数成分が存在すれば
バイスペクトルは値をもつ。

これは主要周波数f1の
整数倍の周波数成分を持つことと同等であるので、
バイスペクトルを評価することにより、
高調波の存在を評価できる。
