オリジナル超音波システムの開発技術 Ｎｏ．５
超音波システム研究所は、
オリジナルの超音波発振測定解析装置（超音波テスター）による、
音響特性を利用した、
超音波制御技術による、超音波システムの製作技術を開発しました。
新しい超音波の応用技術です。
各種対象物の音響特性を利用することで
安価なシステムで、
高い音圧や高い周波数の超音波伝搬状態を実現します。
変動する振動状態（モード）を利用する
ダイナミックシステムとしての、
応用装置（洗浄、加工、攪拌・・システム）開発も可能です。
ポイントとしては、
複雑に変化する超音波振動の伝搬状態を、
時系列データの自己回帰モデルで、
フィードバック解析することにより、
超音波効果の主要因である
非線形現象をグラフ化・評価・応用することです。
この技術について
「超音波コンサルティング」対応します
参考動画
＜＜基礎実験＞＞
＜＜超音波洗浄機での応用実験＞＞
オリジナル超音波システムの開発技術
http://ultrasonic-labo.com/?p=1546
＜＜＜超音波発振・測定・解析・評価＞＞＞
超音波プローブの＜発振制御＞技術
http://ultrasonic-labo.com/?p=1590
超音波プローブによる
＜メガヘルツの超音波発振制御＞技術
http://ultrasonic-labo.com/?p=1811
超音波＜発振制御＞技術
http://ultrasonic-labo.com/?p=5267
超音波測定解析の推奨システムを製造販売
http://ultrasonic-labo.com/?p=1972
超音波発振・計測・解析システム（超音波テスター）
http://ultrasonic-labo.com/?p=7662
超音波の伝搬状態を利用した部品検査技術
http://ultrasonic-labo.com/?p=3842
表面弾性波の利用技術
http://ultrasonic-labo.com/?p=7665
通信の数学的理論
http://ultrasonic-labo.com/?p=1350
超音波（論理モデルに関する）研究開発資料
http://ultrasonic-labo.com/?p=1716
物の動きを読む（統計数理）
http://ultrasonic-labo.com/?p=1074
オリジナル超音波技術によるビジネス対応
http://ultrasonic-labo.com/?p=9232
参考
オリジナル超音波システムの開発技術 Ｎｏ．４
超音波システム研究所は、
超音波振動子（圧電素子）と
オープンソースハードウェアの発振回路（ＪＡＰＡＮＩＮＯ 等）や
ファンクションジェネレータ・・・を利用した、
超音波発振制御技術による、
超音波システムを製作する技術を開発しました。
新しい超音波の応用技術です。
部品構成に合わせた、超音波発振制御による
送受信の測定データに基づいて、弾性波動を考慮した解析で、
目的に合わせた 超音波の伝搬状態を実現します。
変動する振動状態（モード）を利用する
ダイナミックシステムとしての装置開発も可能です。
ポイントとしては、
複雑に変化する超音波の利用状態を、
音圧や周波数だけで評価しないで
「音色」を考慮するために、
時系列データの自己回帰モデルにより解析して
評価・応用することです。
目的に応じた利用方法が可能です
例1：ナノレベル粉末の表面処理・分散 （金、銀、・・・）
例2：マイクロレベルの液量に対する化学反応制御 （洗剤、溶剤、・・・）
例3：接触部分への超音波伝搬計測 （部品検査、表面検査、・・・）
例4：金属加工状態への超音波伝播 （洗浄、バリ取り効果・・・）
・・・・・・・・・
＜ナノレベルの撹拌＞
科学の中の統計学 ―現代科学と統計数理の接点 (ブルーバックス) 新書
1987/6/1 赤池 弘次 (編集)
生体のゆらぎとリズム (KS医学・薬学専門書)
1997/11/13 和田 孝雄 (著), 赤池 弘次 (監修)
ダイナミックシステムの統計的解析と制御
昭和47年 赤池 弘次 (著), 中川 東一郎 (著)
＜ポンプ波＞
＜超音波の送受信＞
＜超音波ホーン＞
＜洗浄器＞
上記の技術について 「超音波コンサルティング」対応します
超音波（伝搬状態）測定・解析に特化した、
＜＜ 超音波コンサルティング ＞＞
現在、超音波は幅広く利用されていますが、多数の問題があります。
最大の問題は、適切な測定方法がないために
超音波利用の適切な状態が明確になっていないことです。
偶然(対象物、冶具、環境、気候の変化 等)に左右されているのが実状です。
この問題を、「オリジナル超音波システムの開発技術」により 解決する
カスタマイズ商品（製品：超音波テスター） を開発・製造・販売しています。
オリジナル製品：超音波テスターの特徴
＊測定（解析）周波数の範囲 ０．１Ｈｚ から １０ＭＨｚ
＊24時間の連続測定が可能
＊任意の２点を同時測定
＊測定結果をグラフで表示
＊時系列データの解析ソフトを添付
＊目的に合わせた専用超音波プローブ（個別に開発・製造）
ポイント：
写真の設定とは異なりますが
技術としては、２桁異なる周波数の組み合わせが重要（ノウハウ）です

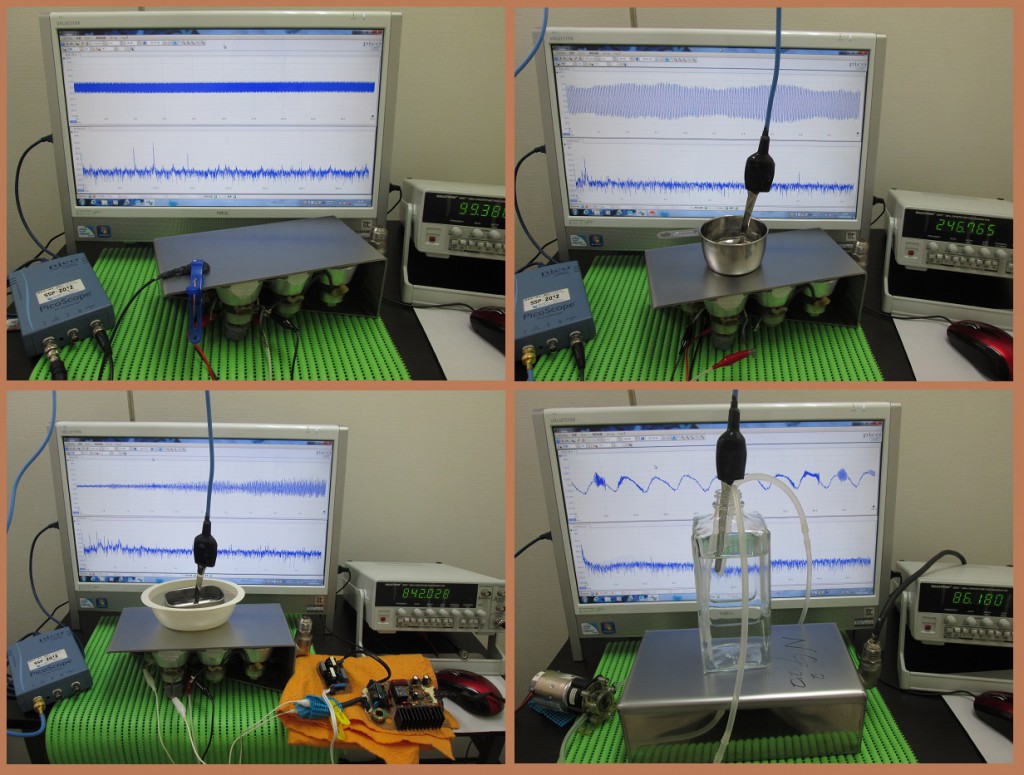

ガラス容器と超音波洗浄器（４２ｋHz）の発振回路を利用した超音波システム
５００ｋHzまでの超音波伝搬状態を実現させています
2014年4月
超音波システム研究所は、
オリジナル製品：超音波プローブと
ファンクションジェネレータを利用した、
新しい超音波システムを製作する技術を開発しました。
新しい超音波の応用技術です。
超音波の発振制御による
音圧データの測定・解析・評価に基づいて、
弾性波動を考慮した解析で、
目的に合わせた
超音波の伝搬状態を実現します。
特に、１ＭＨｚ以上の超音波伝搬状態を
低価格で利用可能にすることで
様々な応用（洗浄、攪拌、改質・・加工・・）が発展しています。
変動する振動状態（モード）を利用する
ダイナミックシステムとしての
装置開発も可能です。
目的に応じた利用方法が可能です
上記の技術について 「超音波コンサルティング」対応します
